DoKa Schießsport Anlagen

Funktionsumfang

Der Aufbau wird von Anfang an modular geplant: Mechanik, Sensorik, Auswertungsbox und Anzeige können getrennt aufgebaut, gewartet und später erweitert werden.

◎

Akustische Treffererfassung

Vier Mikrofone erfassen den Treffer in der Akustikkammer. Die Position wird später über die Laufzeitunterschiede bestimmt.

▦

Digitale Auswertung

ESP32 und Mehrkanal-ADC übernehmen die Erfassung. Die eigentliche Auswertung und Darstellung kann in Python erfolgen.

◉

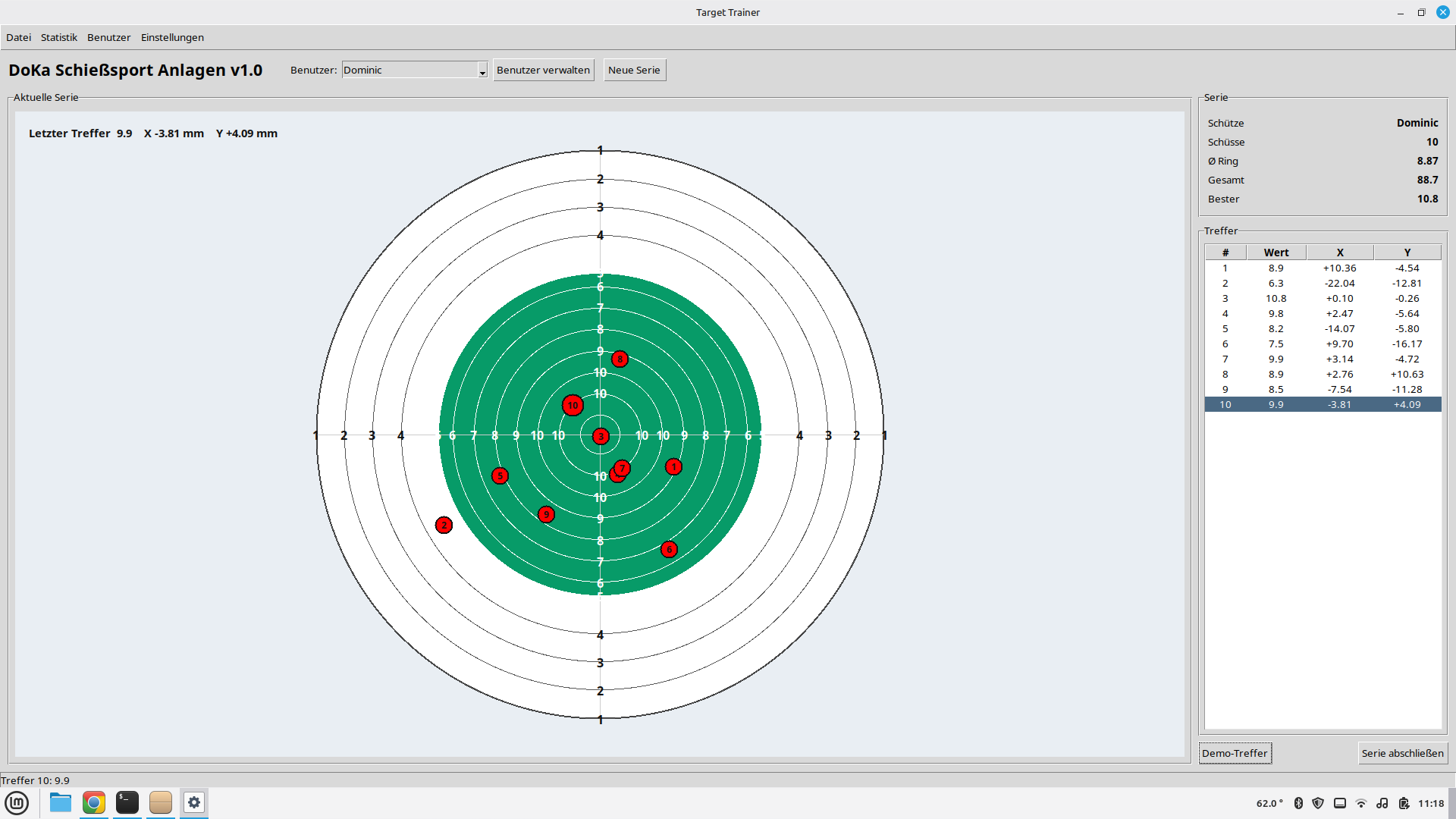

OSD & Trefferanzeige

Konfigurierbare Zielanzeige, Trefferpunkte, Farben und Hintergrund – passend zum eigenen Trainingsplatz.

⌁

Modulare Verkabelung

Die Sensorik bleibt im Rahmen. Nach außen soll möglichst nur ein Cat7-Kabel geführt werden; die Anzeige kann per WLAN angebunden werden.

↗

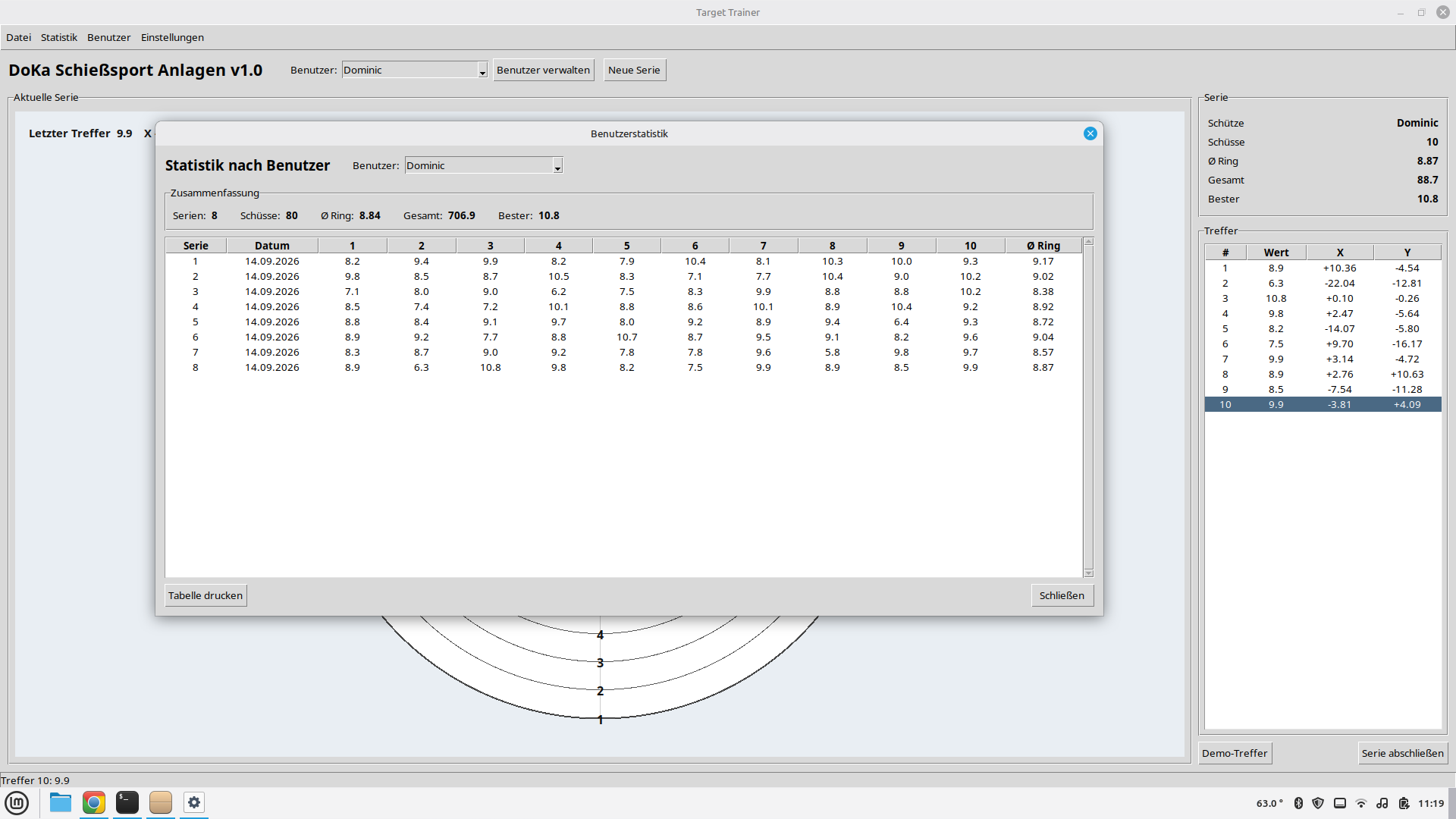

Statistik

Schüsse, Serien, Durchschnittswerte und Benutzerstatistiken können gespeichert und später als Bericht ausgegeben werden.

⚙

Kalibrierbar

Die spätere Software erhält eine Kalibrierung, damit die gemessene Trefferposition reproduzierbar auf das Ziel übertragen wird.

Technischer Aufbau

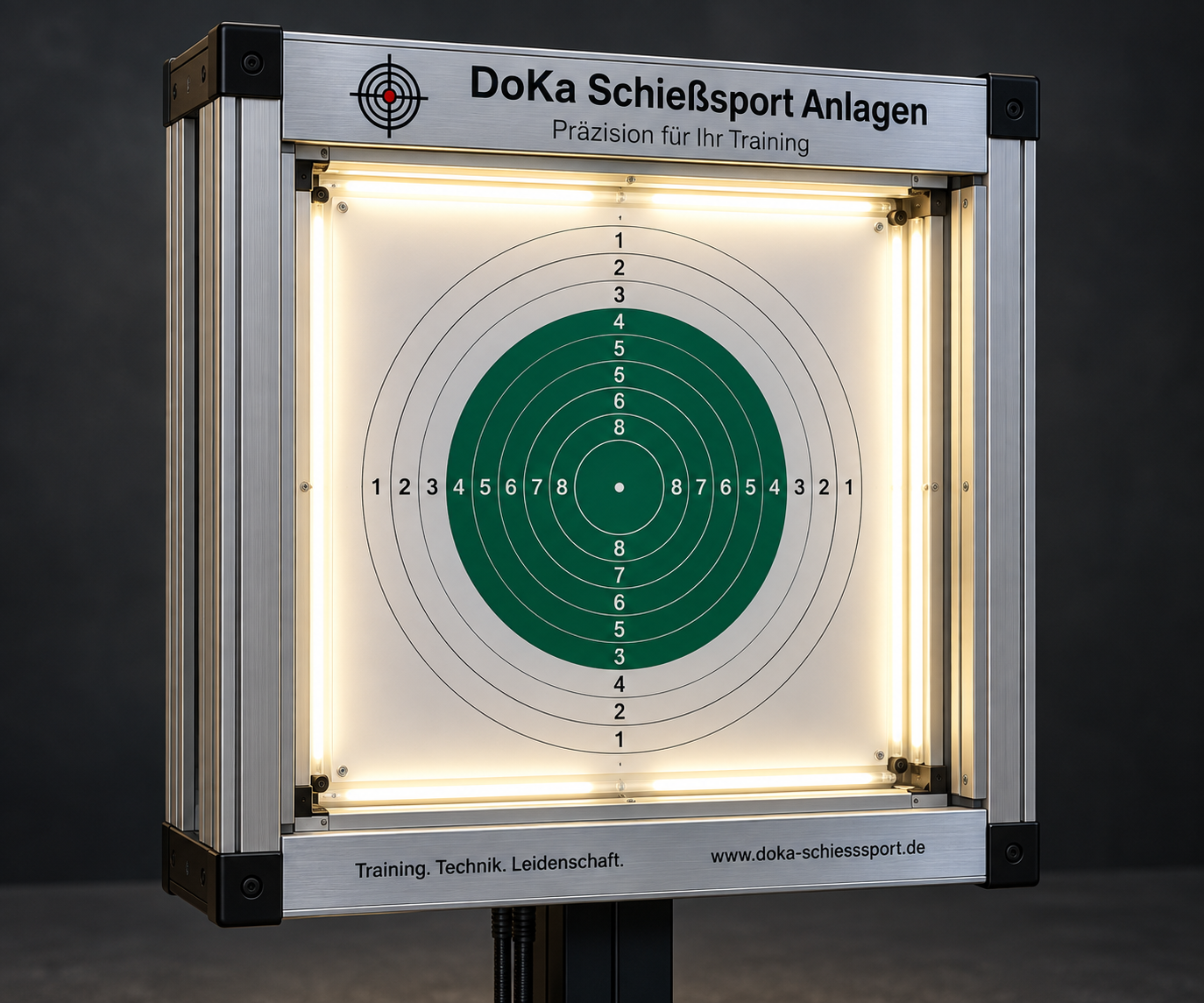

Der Zielrahmen basiert auf 25×25-mm-Nut-6-Aluminiumprofilen. Die empfindliche Akustik bleibt lokal am Ziel; die Daten werden digital zur Auswertungsbox übertragen.

Rahmen25×25 Nut-6 Aluminiumprofil

Akustik4 Mikrofonkanäle in der Akustikkammer

ControllerESP32 als Erfassungs- und Kommunikationsmodul

VerbindungCat7 vom Rahmen zur Auswertungsbox

AnzeigeWLAN zum Linux-PC / Monitor

SoftwarePython für Auswertung, OSD und Statistik

Musterbilder

Produktfotos, technische Details und Aufnahmen des späteren Systems.
